Tekla中圆形截面的重量差异的研究
在建模实践中，有小伙伴发现Tekla创建圆形截面梁，重量偏差比较大。
第一：落实问题情况：

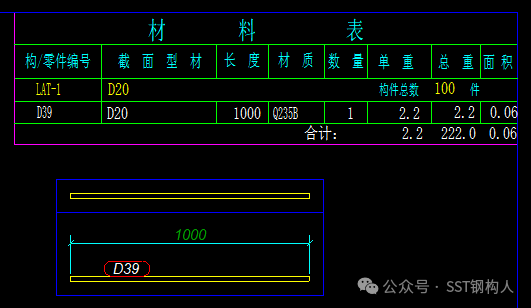

下面我们就创建了D20*1000的圆钢1000根，来看一下图纸出的重量：

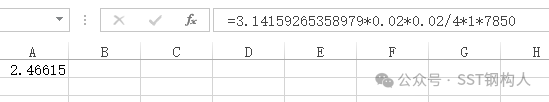

这个是Excel手工计算的重量

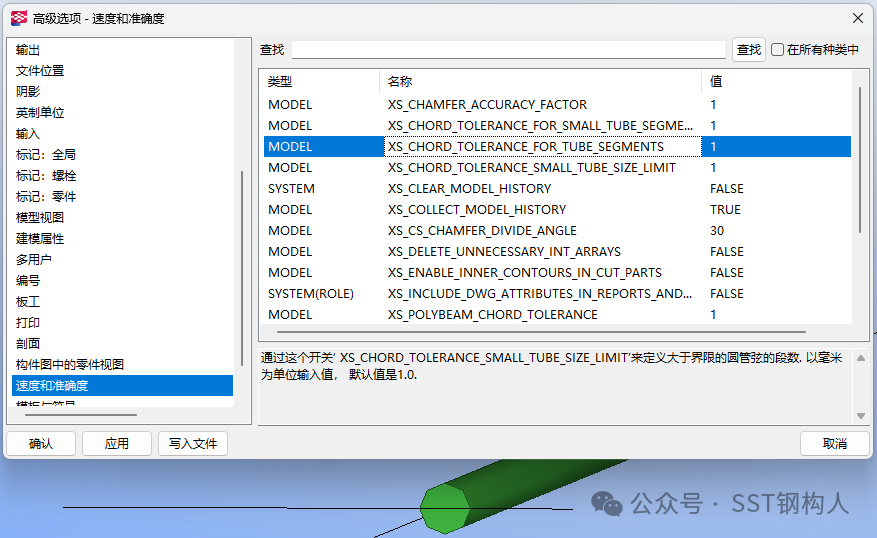

不算不知道，一算吓一跳，米单重偏差居然达到了（2.22-2.468）/2.22=-11.1%。我们来调出Tekla控制圆管精度的参数（工具\选项\高级选项），来看XS_CHORD_TOLERANCE_FOR_ TUBE_SEGMENTS,它的默认值是1，以上就是在这个默认值下计算的结果，重量偏差巨大。
此时我们也可以看到这个圆钢截面显示为多边形形状
第二：分析问题：

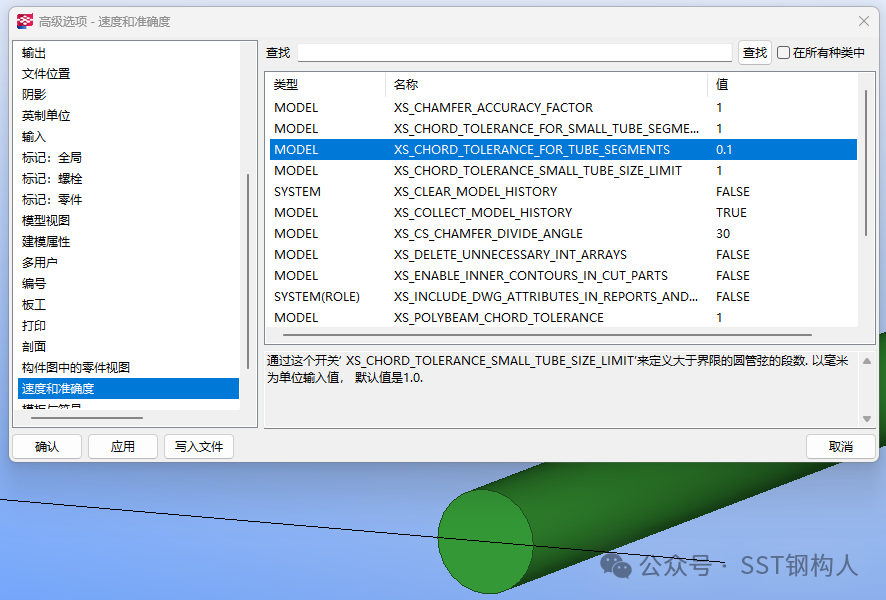

2.1 我们试着调整把它的值设置为0.1，然后保存模型，重新打开。

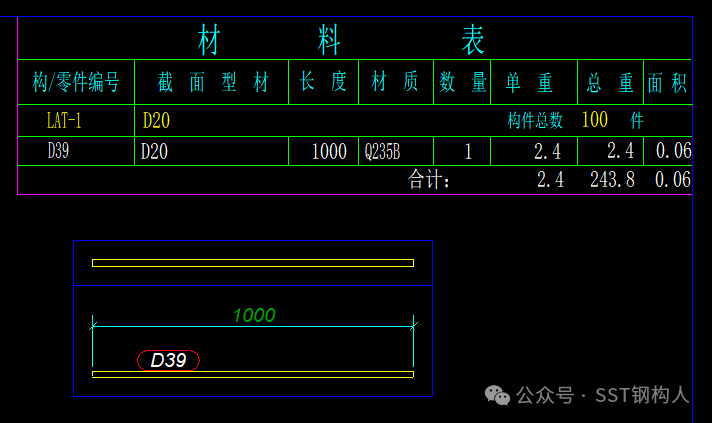

我们看到图纸中的重量发生了变化，米单重达到了2.438，偏差（2.438-2.468）/2.22=-1.27%，精确度提升了近十倍。此时我们也可以看到这个圆钢显示为几乎完美的圆形截面。

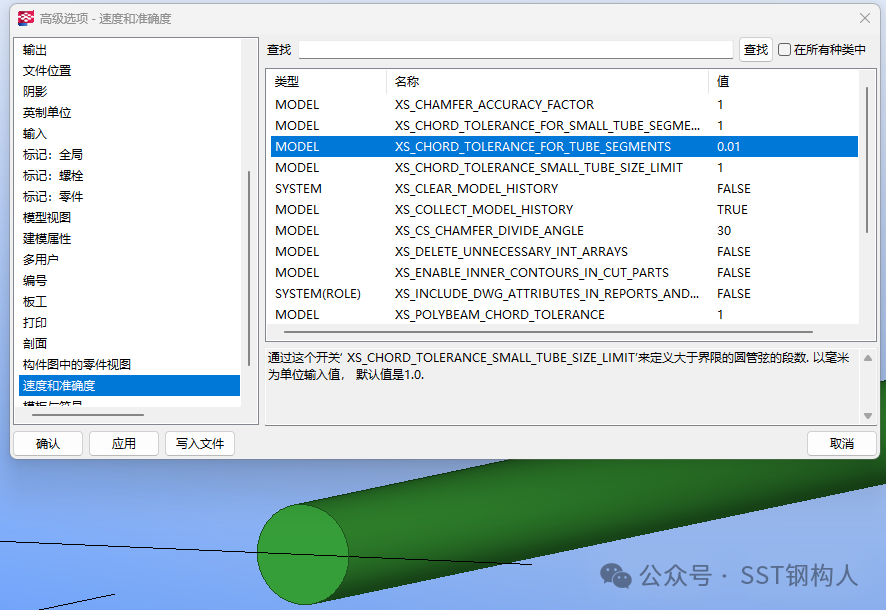

2.2 我们试着调整把它的值设置为0.01，然后保存模型，重新打开。

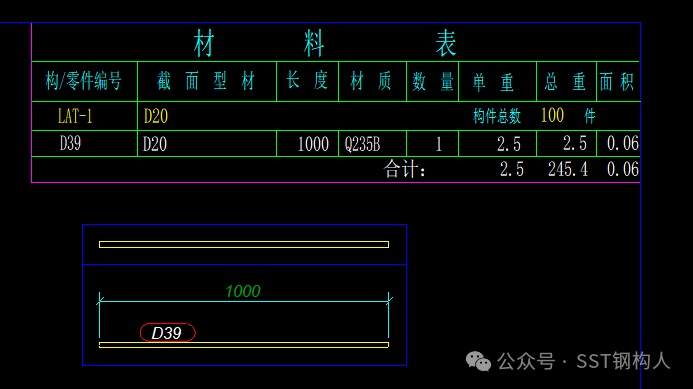

我们看到图纸中的重量发生了变化，米单重达到了2.454，偏差（2.454-2.468）/2.22=-0.5%，精确度又提升了近2倍，不过这时米单重偏差已经很小了。
第三：结论
3.1 Tekla模型中有圆形截面零件时，出图重量有偏差，须慎重。
我们可以先行比较计算，偏差较大时，须采取措施。
3.2 调整参数XS_CHORD_TOLERANCE_FOR_ TUBE_SEGMENTS，可以获得较为满意的重量。
在高级选项中设置XS_CHORD_TOLERANCE_FOR_ TUBE_SEGMENTS=0.1，这个值一般可以认可接受。
在设置参数后，应保存并重新打开模型文件，设置的参数才可以生效。
3.3 另外随着精度的提高，电脑运行显示速度可能会降低。
