建模大直径圆的问题
Tekla小技巧集锦--建模大直径圆的问题

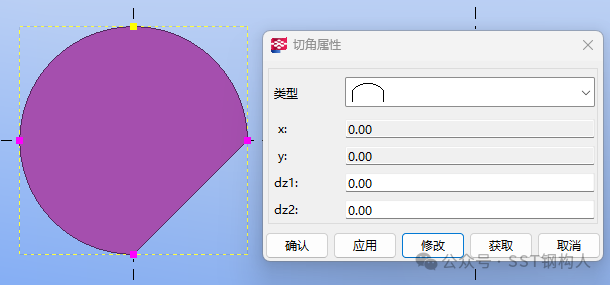

有些小伙伴在建模时遇到大的圆板或大的圆形切割，但出现如下图不完整的情况，明明我们设置了倒角为圆，怎么倒角都会缺一块，为什么会是这样残缺不全的呢？
下面我们来看怎么来解决：

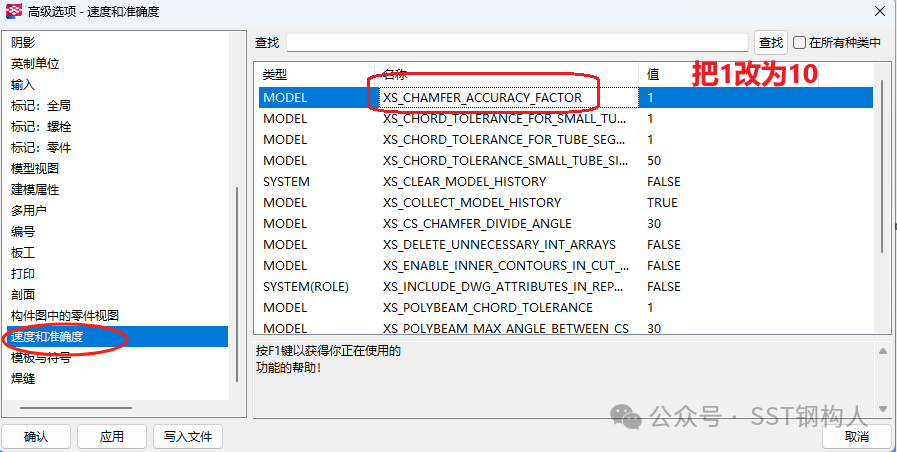

第一步：打开高级选项：在菜单的 工具\选项\高级选项，找到速度与准确度下面的XS_CHAMFER_ACCURACY_FACTOR,我们看到他的值是1，把它修改为大一些的值，比如输入10，然后点击应用、确认。

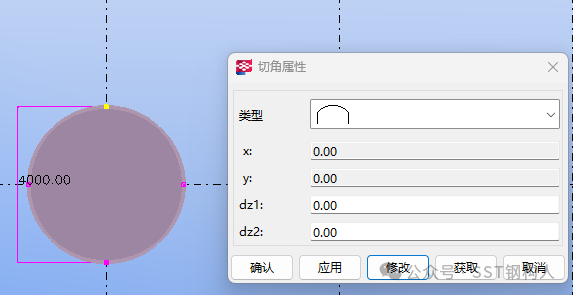

第二步：重新打开模型，我们就看到如下的情形，已经显示为圆形啦！
这是因为Tekla不会直接画出圆形，都是用小折线表示的。当绘制精度不足时，有些圆形就表示不出来了。这个设置的参数就是提高了绘制的精度，所以圆形就得以显示出来。不过这样也有点儿小缺撼，那就是会损失一些显示的速度，但我们现在电脑的计算速度非常快，一般不会有明显的感觉。
